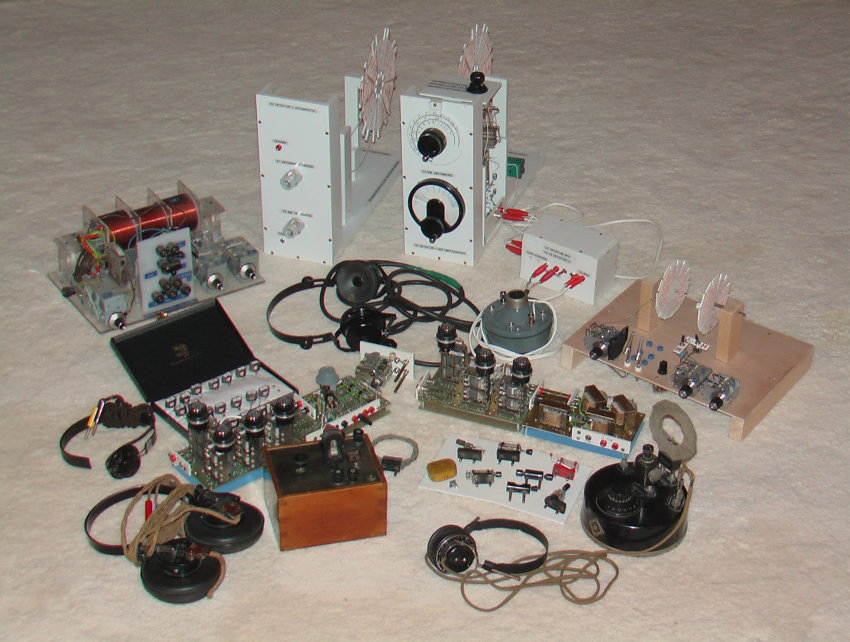

Meine Detektor-Apparate Eigenbau / my crystal-radios homemade

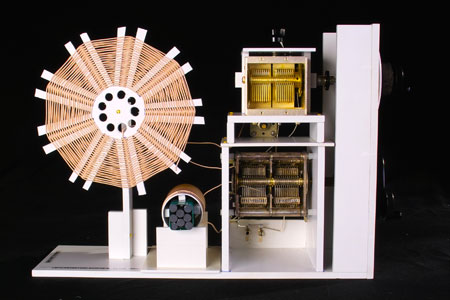

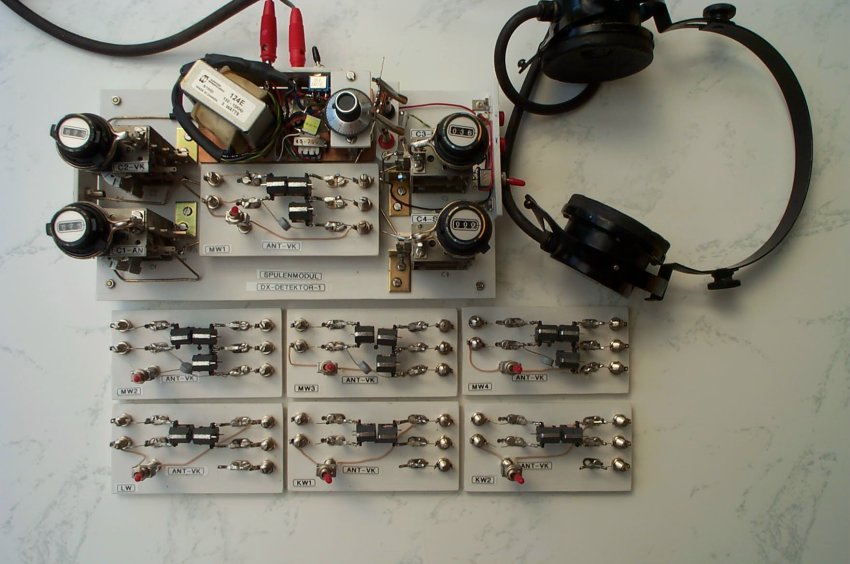

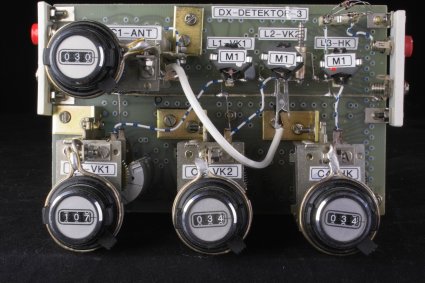

DX-Detektor-Empfänger,
hohe Empfindlichkeit, hohe Trennschärfe, auf 531 KHz Radio
Algerien
Alger Chaine 1 nach 24:00 ca. 1412 Km Entfernung, am Tag Radio Bayern1
auf 801 KHz (25 Km) ohne Antenne/Erde. Wichtig: Gute Antenne + Erde !
Abends alle 9 KHz eine Station.
DX-crystal-radio, high sensitivity, high selectivity, on 531 KHz radio algeria alger chaine 1 after 24:00 h 1412 km distance, over the day radio munich bayern1 801 KHz (25Km) without antenna/earth. Importend: good antenna + earth ! All 9 KHz a station.
DX-crystal-radio, high sensitivity, high selectivity, on 531 KHz radio algeria alger chaine 1 after 24:00 h 1412 km distance, over the day radio munich bayern1 801 KHz (25Km) without antenna/earth. Importend: good antenna + earth ! All 9 KHz a station.
 |
|

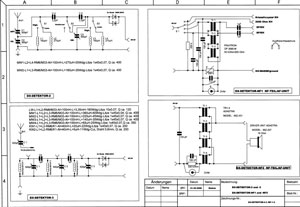

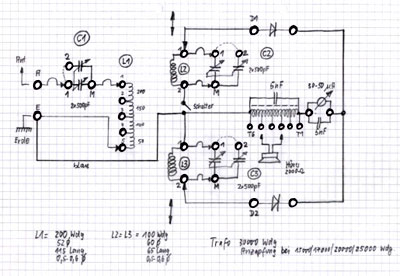

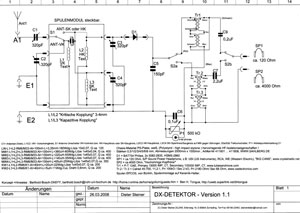

 Schaltplan / wiring diagram it opens in a new window (PDF-Download) |
|
 |
 |
 |
 |
 |
 |

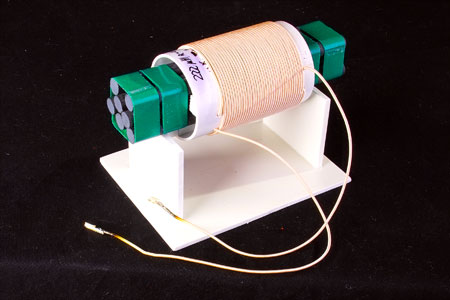

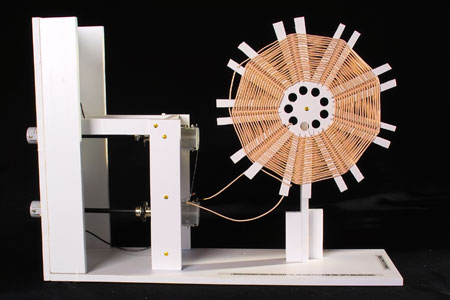

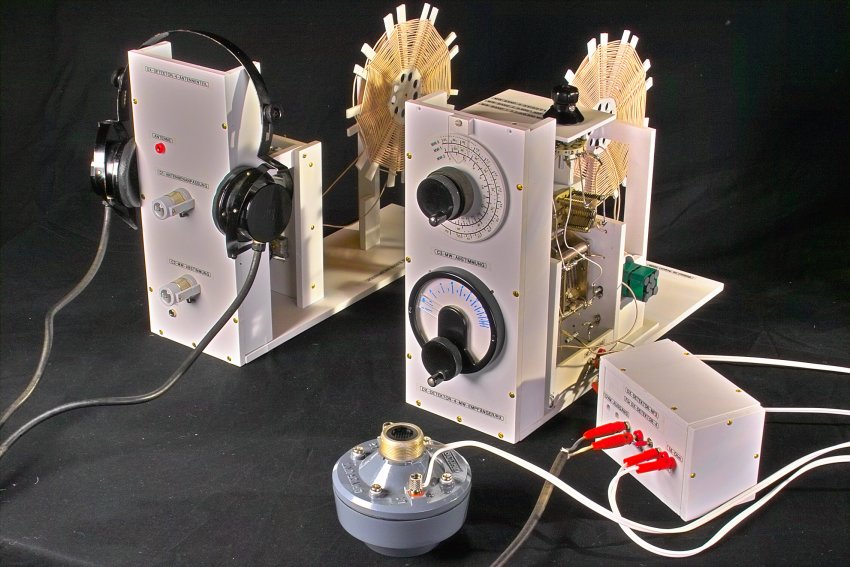

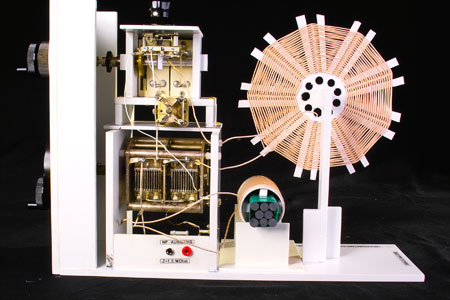

| High-Q-Spule/coil.
36 Wdg./turns , 222uH, Q=750, Draht/wire 800/0,04 Litze/litz, Durchmesser/diameter 50mm, 8x Ferritstäbe/ferritrots 140mm x 10mm, WICHTIG/IMPORTEND Abstand/distance 6-10mm !!!!! |
|
 |
|
 |
 |
 |
 |

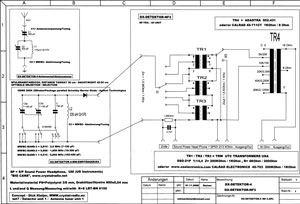

 Schaltplan / wiring diagram it opens in a new window (PDF-Download) |
|
 |
 |
 |
 |
 |
|
 |
|
